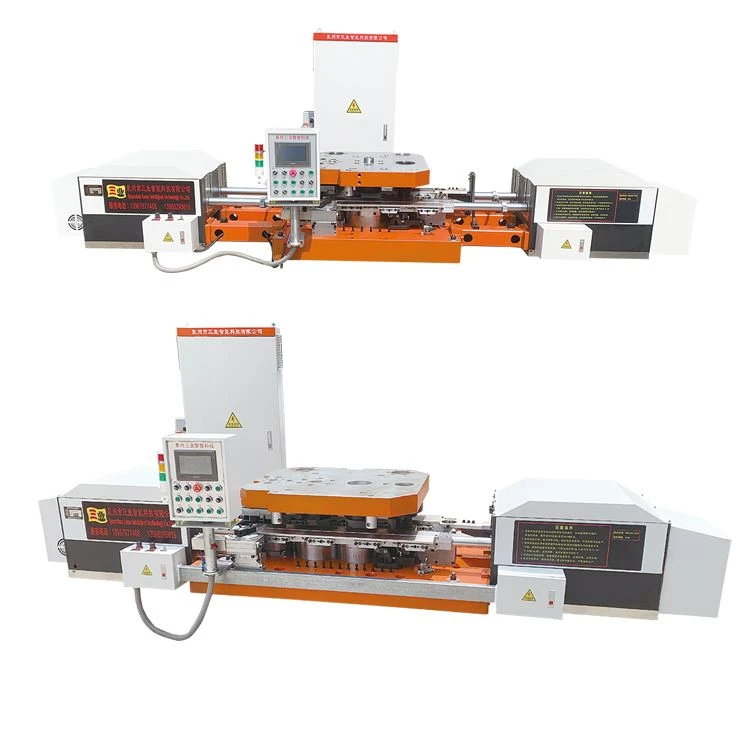

Þessi sjálfvirka heita framleiðslulína fyrir hnetur og bolta er fullkomlega samþætt heitt smíða framleiðslukerfi sem er hannað til að breyta óunnu stálstöngum stöðugt í há-styrktar iðnaðarfestingar.

Vörulýsing

MYNDAN	160K-3	160K-3G	200K-3	200K-3G	250K-3	250K-3G	315K-3	315K-3G	400K-3	400K-3G
Hámarks þvermál klemmu (mm)	55	55	60	60	70	70	85	85	100	100
Hámarks klemmuhæð (mm)	50	50	60	60	60	60	75	75	80	80
HRAÐI(STK/mín.)	35-45	35-45	30-40	30-40	25-35	25-35	20-30	20-30	20-30	20-30
HÆÐARSTILLINGARSVIÐ (mm)	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20
LÝFTAHÆÐ BEIKA Á VINNUNNI	/	0-120	/	0-120	/	0-120	/	0-120	/	0-120
SLAG (mm)	170	170	220	220	250	250	250	250	300	300
*EFSTA MÁL BÖFLU(mm)LBH*	700 * 660 * 60	700 * 660 * 60	800 * 700 * 80	800 * 700 * 80	800 * 750 * 90	800 * 750 * 90	800 * 750 * 100	800 * 750 * 100	1000 * 750 * 110	1000 * 750 * 110
*MÁL NIÐURBÖFLU (mm)LBH*	1300 * 760 * 120	1300 * 760 * 120	1400 * 750 * 130	1400 * 750 * 130	1500 * 800 * 140	1500 * 800 * 140	1500 * 800 * 150	1500 * 800 * 150	1600 * 900 * 160	1600 * 900 * 160
SERVO MÓTORAFL (KW)	3	4.5	3	4.5	3	4.5	3	4.5	4.5	4.5
*HEILDSMÁL FRAMLEIÐANDI(MM)LBH*	3300 * 800 * 700	3300 * 800 * 700	3400 * 800 * 700	3400 * 800 * 700	3700 * 1000 * 800	3700 * 1000 * 800	3600 * 1000 * 800	3600 * 1000 * 800	4200 * 1200 * 100	4200 * 1200 * 100
Þyngd vélbúnaðar (Kg)	2000	2100	2500	2600	2900	3000	3200	3300	3700	3700

Vinnureglu

01/

Hráefnisfóðrun:Sjálfvirkir stangafóðrarar taka stöðugt við 12–32 mm stangabirgðum úr búntum.

02/

Innleiðsluhitun:Há-tíðnispólur hita stál í 1.100–1.200 gráður og halda kjarnahita innan við ±10 gráður til að koma í veg fyrir sprungur að innan.

03/

Optísk hitastigsflokkun:Innrauðir gjóskumælar mæla yfirborðshitastig á 0,1 sekúndu fresti og kasta út-úr-þolstöngum áður en þeir eru smíðaðir.

04/

Háþrýstingshreinsun:{{0}8–12 MPa vatnskerfi fjarlægir yfirborðshrist og kemur í veg fyrir yfirborðshola.

05/

Mörg-stöðvarsmíði:Framkvæmir þriggja- til fimm-þreps lokuð-mótun með ±0,05 mm vélrænni endurtekningarhæfni.

06/

Servóflutningur og kæling:Fjölás servóarmar flytja heit vinnustykki með allt að 40 höggum á mínútu yfir á stjórnað kæliborð.

OEM verkfræði

Sérsniðin verkfræði aðlagar tímasetningu vélbúnaðar til að passa við opnar-ramma eða lokaðar-ramma smíðapressur frá 100 til 3.000 tonnum.
Modular 3-stöðva til 5-stöðva arm skipulag passa við sérstaka bolta rúmfræði frá M10 til M48.
Aðlögunarsettir breyta eldri handvirkum smíðapressum í sjálfvirkar framleiðslufrumur innan fimm virkra daga frá því að stöðvunartíminn hefst.
CNC-vinnaðir álgripar eru sérsniðnir-vinnaðir innan 48 klukkustunda frá 3D CAD gerðum þínum.
Sérsniðinn PLC hugbúnaður brúar línuaðgerðir við núverandi verksmiðjustjórnunararkitektúr, þar á meðal Siemens, Fanuc eða Mitsubishi palla.

Gæðaeftirlit

Alþjóðlegir staðlar:Byggt samkvæmt ISO 9001:2015 gæðareglum og vottað samkvæmt CE vélatilskipuninni 2006/42/EB og EN ISO 12100.

Lokað-varmastjórnun með lykkju:Pyrometer-tengdar samlæsingar stöðva þrýstiaðgerðir ef birgðir hitastig fer niður fyrir 1050 gráður.

Fita fyrir-sendingu:Sérhver lína gengst undir lögboðna 72-stunda samfellda þurrkeyrslu og prufusmunarskoðun fyrir útflutning.

Fullur rekjanleiki ferli:Rekstrar-PLC geymir sjálfkrafa smíðaþrýsting, hitastigssögu og hringrásarhraða.

Umbúðir

Sjóhæfar VCI umbúðir:Búnaðurinn er innsiglaður í þunga-VCI filmu og pakkað í hita-meðhöndlaða krossviðarhylki sem eru metin fyrir 45 daga salt-úða.

Aðlögun áfalls í samgöngum:Styrktir-teygjutappar og innri læsipinnar tryggja stjórnendur og gleypa högg.

Neyðarsending varahluta:Mikilvægar pneumatic lokar, sjónskynjarar og málmblöndur eru sendar innan 48 klukkustunda með DHL eða FedEx með því að nota OEM hlutanúmer.

Skjöl:Afhendingin felur í sér CAD skipulag, rafmagnsteikningar, varahlutaskrár-og CE handbækur með viðhaldsáætlanir.

Algengar spurningar

Sp.: Hver er lágmarkspöntun og greiðsluuppbygging fyrir þessa fullu framleiðslulínu?

A: Lágmarkspöntun er ein heil lína, með greiðslu sem er 30% innborgun, 60% fyrir sendingu við FAT afritun-og 10% eftir að-koma í notkun á staðnum er staðfest.

Sp.: Hvernig ákveð ég hvort ég þurfi 3ja eða 5 stöðva uppsetningu fyrir rúmfræði bolta?

A: Fyrir einfalda sexkantsbolta undir M24 mælum við venjulega með 3 stöðva skipulagi; boltar M24–M48 eða hlutar sem krefjast sérstakrar gatunar- og klippingarþreps þurfa yfirleitt 4 eða 5 stöðva uppsetningu.

Sp.: Hvað gerist eftir að pressan stöðvast vegna 1050 gráðu hitauppstreymis?

A: Þegar hitastig birgða er endurhitað yfir 1050 gráðu þröskuldinn, leysist samlæsingin sjálfkrafa og framleiðsla hefst aftur innan um 20–30 sekúndna.

Sp.: Hefur 48 klukkustunda hraðvirki CNC griparframleiðslan skert víddarnákvæmni miðað við venjulegan afgreiðslutíma?

A: Nei, 48 tíma þjónustan notar sömu 5-ása CNC vikmörk upp á ±0,05 mm og venjuleg 5 daga griparframleiðsla okkar.

Sp.: Getur innleiðsluhitakerfið keyrt á núverandi þriggja fasa aflgjafa viðskiptavinar?

A: Kerfið keyrir beint á venjulegu 3-fasa 380V/400V/480V framboði; Einungis er þörf á sérstakri spennubreyti fyrir eldri stöðvar sem eru enn með 220V 3-fasa straum.
