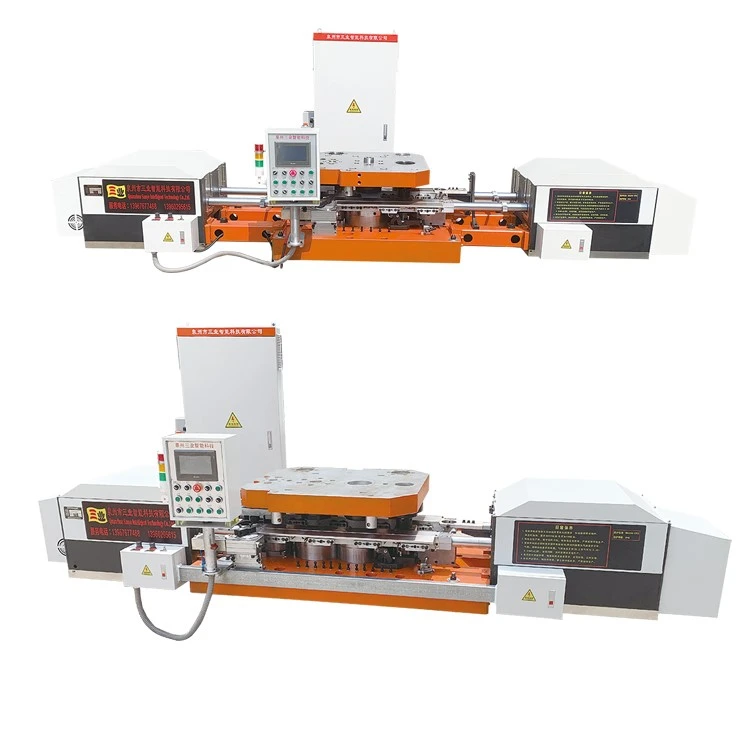

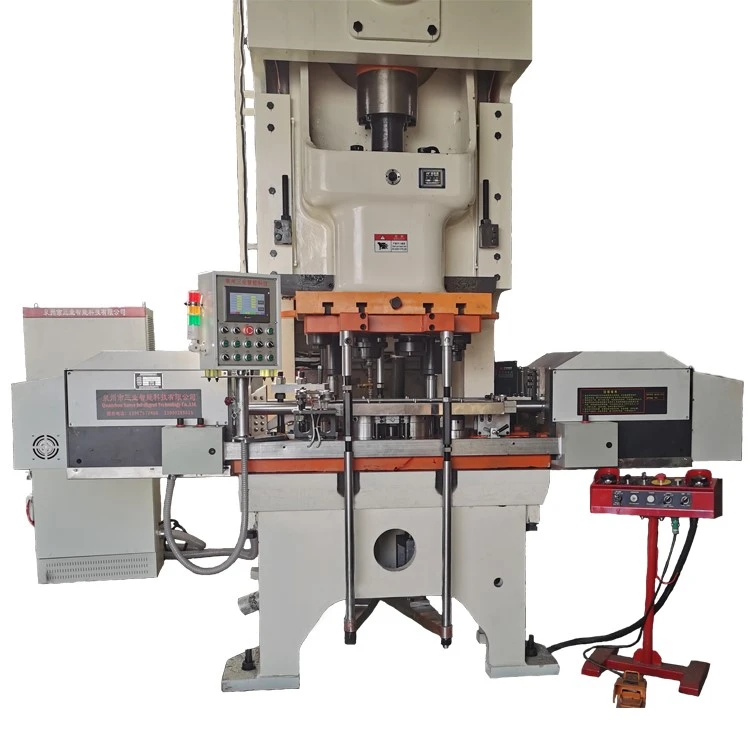

Hnetuforritari er sjálfvirk flutningseining fyrir C-grinda- og gantry heita smíðapressa. Það færir hituð eyðublöð í gegnum raðmóta til að framleiða sexkantsrær, legahringi og þungar-bílafestingar.
Vörulýsing
|
MYNDAN |
160K-3 |
160K-3G |
200K-3 |
200K-3G |
250K-3 |
250K-3G |
315K-3 |
315K-3G |
400K-3 |
400K-3G |
|
Hámarks þvermál klemmu (mm) |
55 |
55 |
60 |
60 |
70 |
70 |
85 |
85 |
100 |
100 |
|
Hámarks klemmuhæð (mm) |
50 |
50 |
60 |
60 |
60 |
60 |
75 |
75 |
80 |
80 |
|
HRAÐI (STK/mín.) |
35-45 |
35-45 |
30-40 |
30-40 |
25-35 |
25-35 |
20-30 |
20-30 |
20-30 |
20-30 |
|
HÆÐARSTILLINGSVIÐ (mm) |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
|
LÝFTAHÆÐ BEIKA Á VINNUNNI |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
|
SLAG (mm) |
170 |
170 |
220 |
220 |
250 |
250 |
250 |
250 |
300 |
300 |
|
EFSTA STÆRÐ BORÐS (mm) L*B*H |
700 * 660 * 60 |
700 * 660 * 60 |
800 * 700 * 80 |
800 * 700 * 80 |
800 * 750 * 90 |
800 * 750 * 90 |
800 * 750 * 100 |
800 * 750 * 100 |
1000 * 750 * 110 |
1000 * 750 * 110 |
|
MÁL NIÐURBÖFLU (mm) L*B*H |
1300 * 760 * 120 |
1300 * 760 * 120 |
1400 * 750 * 130 |
1400 * 750 * 130 |
1500 * 800 * 140 |
1500 * 800 * 140 |
1500 * 800 * 150 |
1500 * 800 * 150 |
1600 * 900 * 160 |
1600 * 900 * 160 |
|
SERVO MOTORAFL (KW) |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
4.5 |
4.5 |
|
HEILDSMÁL FRAMLEIÐANDI (MM) L*B*H |
3300 * 800 * 700 |
3300 * 800 * 700 |
3400 * 800 * 700 |
3400 * 800 * 700 |
3700 * 1000 * 800 |
3700 * 1000 * 800 |
3600 * 1000 * 800 |
3600 * 1000 * 800 |
4200 * 1200 * 100 |
4200 * 1200 * 100 |
|
Þyngd vélbúnaðar (Kg) |
2000 |
2100 |
2500 |
2600 |
2900 |
3000 |
3200 |
3300 |
3700 |
3700 |

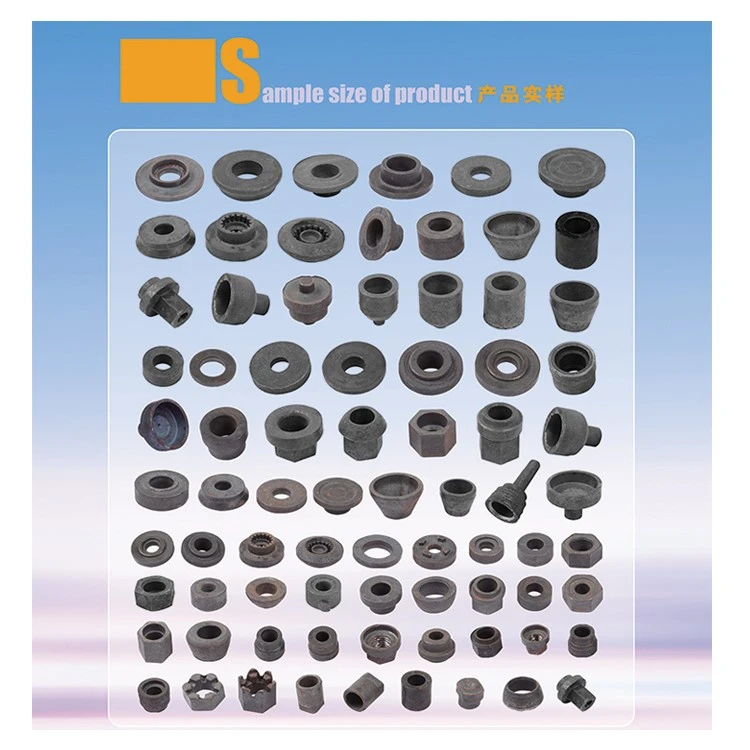

Dæmigert forrit
Hefðbundnar iðnaðar sexkantshnetur:Smíðir M16–M48 þungar sexkantrær sem eru hannaðar fyrir burðarstál, rafmagnsnet og innviði.
Bifreiðafestingar:Framleiðir-hágæða hjólhnetur, hnetur og flokka 8.8–12.9 fjöðrunarhnetur.
Leghringaeyðir:Framkvæmir fjöl- heitt mótun fyrir innri/ytri leguhringi allt að 100 mm OD, sem kemur í veg fyrir hitauppstreymi.
Píputengi og lásrær:Smíðir háþrýstiolíu-/gaspíputengi, vökvakerfisrútur og rifnar læsihnetur.
Efnissamhæfi
Kolefnisstálblendi
Vinnur úr AISI 1020, 1045 og 1050 stálkúlum sem eru forhitaðir í 1.000 gráður –1.200 gráður.
Hár-þynnu álstál
Smíðir 40Cr, 42CrMo og 20CrMnTi málmblöndur sem eru hannaðar fyrir há-iðnaðarnotkun.
Einkunnir úr ryðfríu stáli
Tekur fyrir SUS 304, 316 og 410 ryðfríu stáli kúlur undir nákvæmum klemmuþrýstingi.
Vinnureglu

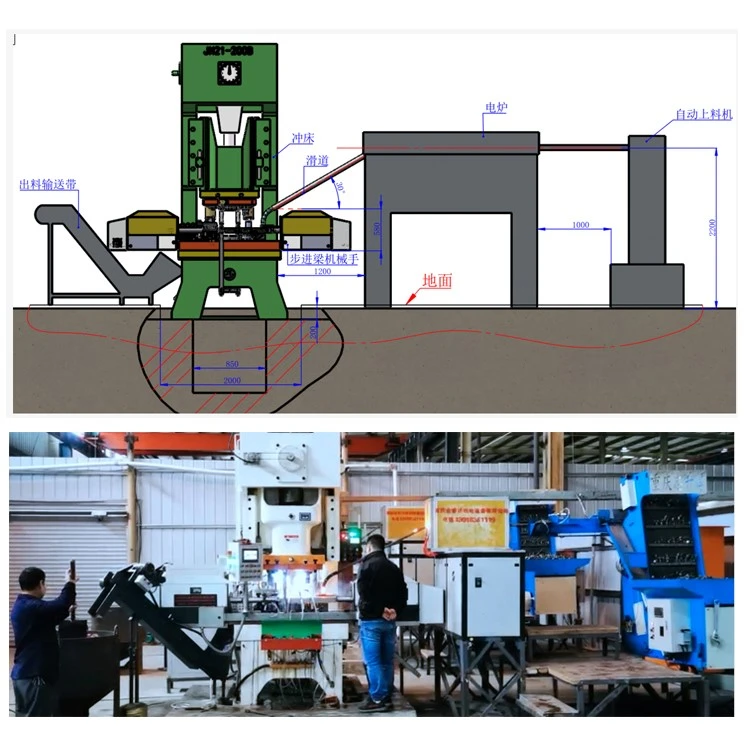

Innleiðsla og klemmur:For-upphituð efni úr ofninum fara beint inn í háhraða pneumatic gripper-.

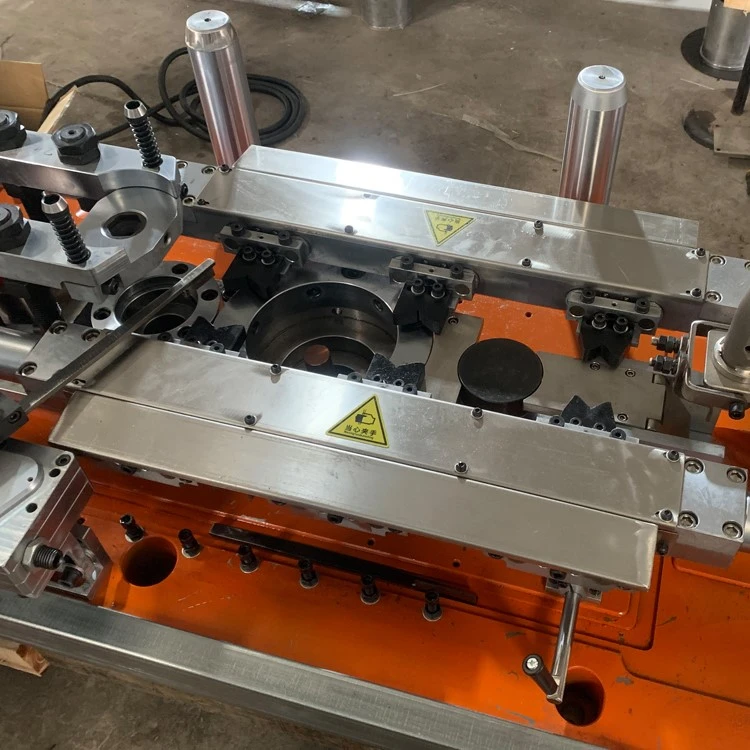

Servó Progression & Lift:Tvöfaldur-ás servo drif áfram vinnustykki yfir stöðvar 1–3 með 120 mm lóðréttri lyftu.
TDC samstillt afturköllun:Optískir umritarar fylgjast með pressuhorni og kalla fram afturdrátt gripar um 5 gráður fyrir högg á topp dauðu miðju.
Hlutalosun:Lokið smíðaefni falla niður í losunarrennuna á samfelldum 1,2 sekúndna lotutíma.
Framleiðslueftirlit
Samþætting iðnaðarbókunar:PLC stjórnandi styður innfæddur Modbus TCP og EtherNet/IP fyrir beina samþættingu í MES netkerfi álversins.
Fjöltyngt HMI:10 tommu snertiskjár (enska, þýska, spænska, tyrkneska) geymir allt að 50 rekstrarfæribreytusnið fyrir hraðvirka uppsetningu.
Rauntímagreining:{{0}Stöðugt eftirlit með línuþrýstingi, hitastigi deyja og tímasetningu áss gerir rekstraraðilum viðvart áður en slæmir hlutar eru falsaðir.
Framleiðslugeta
Beinn framleiðandi:Byggt af Quanzhou Sanye Intelligent Technology Co., Ltd. (Fujian, Kína), sem sérhæfir sig í sjálfvirkum heitum mótavélum.
Einkaleyfisbundin R&D:Hefur State High-Tech Enterprise stöðu með einkaleyfi í fjöl-ása flutningskerfum og hitauppstreymisbúnaði.
Verksmiðjuprófun:Sérhver vél klárar 72-klst. fullhlaðin þurrkeyrslu fyrir sjóhæfar útflutningsumbúðir.
Algengar spurningar
Sp.: Hvaða útflutningsmarkaði styður fjöltyngda HMI (enska, þýska, spænska, tyrkneska) fyrst og fremst?
Svar: Þessir tungumálavalkostir þjóna beint virkum viðskiptavinahópi okkar í Bandaríkjunum, Argentínu, Türkiye og öðrum spænsku- og þýskumælandi-iðnaðarmörkuðum.
Sp.: Hvaða stærðarsvið hnetu eða leguhrings nær 1,2 sekúndna samfelldum hringrásartíma?
A: 1,2 sekúndna hringrásartíminn á við um M16-M30 sexkantsrær og leguhringa allt að 80 mm OD; stærri M36-M48 þungar sexkantsrær keyra venjulega á 1,8-2,2 sekúndna lotum vegna aukins efnisflutningsmassa.
Sp.: Hvaða ábyrgðarvernd á við um servódrif og gripabúnað?
A: Servó drifkerfið og gripvélabúnaðurinn er með 12 mánaða ábyrgð sem nær yfir framleiðslugalla, aðskilin frá slithlutum eins og gripum og flutningsfingrum.
Sp.: Hver er venjulegur leiðtími frá staðfestingu pöntunar þar til verksmiðjuprófunum lýkur?
A: Venjulegur afgreiðslutími frá staðfestingu pöntunar þar til 72 klst. þurrkunar- og útflutningsumbúðum er lokið er 85-100 almanaksdagar fyrir staðlaðar stillingar.
Sp.: Hvaða greiðsluskilmálar og aðferðir eru samþykktar fyrir alþjóðlegar pantanir?
A: Við samþykkjum T/T og L/C greiðslumáta, með stöðluðum skilmálum um 30% innborgun við staðfestingu pöntunar og 70% jafnvægi fyrir sendingu eftir að viðskiptavinurinn hefur samþykkt FAT niðurstöður.
